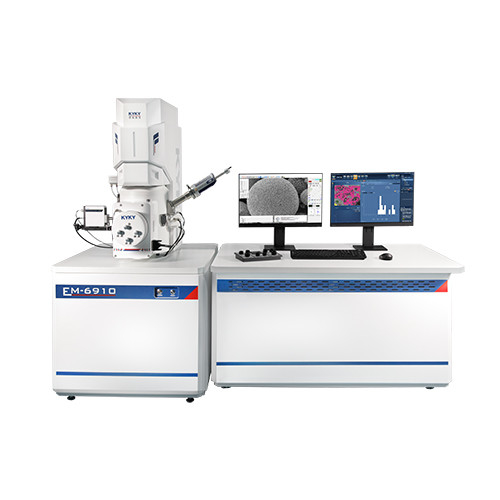

Microscopio electrónico de escaneo con filamento de tungsteno / Microscopio electrónico Sem EM69 Std

Microscopio electrónico de escaneo con filamento de tungsteno / Microscopio electrónico Sem EM69 Std
Microscopio electrónico de escaneo con filamento de tungsteno / Microscopio electrónico Sem EM69 Std

Ampliación de imagen :  Microscopio electrónico de escaneo con filamento de tungsteno / Microscopio electrónico Sem EM69 Std

Datos del producto:
Lugar de origen: China
Nombre de la marca: KYKY
Certificación: CE
Número de modelo: EM6900 Std
Pago y Envío Términos:
Cantidad de orden mínima: 1
Condiciones de pago: T/T, L/C
Descripción detallada del producto
Resolution: SE:3nm@30KV,8nm@3kV; BSE :4nm@30KV Magnification: 1x-450000x
Specimen Stage: Five axes stage Electron Gun: Pre-aligned tungsten filament
Resaltar:

microscopio electrónico de los sem

,

máquina de los sem

As KYKY over 60 years SEM manufacture experience, the whole EM series supports old system refurbished and customized system as SEM+, such as Electron Beam Lithography remodel, LaB6 upgrade,integrated with STM,AFM,Heating Stage;Cryo Stage;Tensile Stage;Micro-nano manipulator etc. System also has multiple interface at chamber for attaching most of the analysis detector in the market



El microscopio electrónico de barrido de la serie EM69 con excelentes imágenes, una amplia gama de accesorios de expansión, módulos opcionales de bajo vacío y funciones de automatización ricas, diversas posibilidades de personalización.





Advanteges:

◆ Módulos opcionales de bajo vacío (LVSE, LVBSE)

◆ Funciones de automatización ricas

◆ Personalización de columna/cámara/sistema eléctrico

◆ Cámara opcional de gran tamaño

◆ Cámara de navegación de campo amplio

◆ Ajustos en expansión rica



Presupuesto:

Artículo Filamento de tungsteno EM6910 SEM
Resolución SE: 3nm@30kv, 8nm@3kv ; bse: 4nm@30kv
Aumento 1x-450000x
Pistola de electrones Filamento de tungsteno prealineado
Voltaje acelerado
0.2kV-30kV
Sistema de vacío
Bomba turbo molecular +bomba mecánica
Apertura objetiva Apertura de molibdeno ajustable fuera del sistema de vacío
Etapa de la muestra Etapa de cinco hachas
Viajar X (auto) 0 ~ 80 mm
Rango Y (Auto) 0 ~ 50 mm
  Z (manual) 0 ~ 30 mm
  R (manual) 360 °
  T (manual) -5 ° ~ 70 °
Diámetro de la muestra máxima 175 mm
Detector
Detector de electrones secundarios
Semiconductor Detector de BSE ※
CCD infrarrojo

Sed de bajo vacío ※/ BSED BSED ※ ※ ※ ※ ※ ※ ※
Modificación Actualización de la etapa; EBL; STM; AFM; Etapa de calefacción; Etapa cryo; Etapa de tracción; Manipulador de micro-nano; SEM+Machina de recubrimiento; SEM+Laser
Accesorios Lab6, detector de rayos X (eds), EBSD, CL, WDS, máquina de recubrimiento
Función baja de vacío ※
Nivel de vacío 10-270PA SE: 4NM@30kV, 50PA
